D-sub连接器基本知识

D-sub连接器已普遍应用很多年。他们最开始由Cannon于1952年开发设计,现在是CanT的一部分。

D-sub连接器已在很多运用中作为多通道连接器,但它很有可能最广为流传的是用以RS-232串行通信连接。实际上,D-sub连接器很多年来一直用以大部分电子计算机上的串行通信连接,而今日大部分电子计算机上依然能够寻找多种类型的D-sub连接器。

D-sub连接器最开始被称作袖珍型连接器(sub-miniatureconnector),而且如今也还一般 将此连接器称之为D袖珍型连接器(Dsub-miniatureconnectors)。尽管这种连接器在初次引进时不大,但不会再被觉得是真真正正的袖珍型连接器。


科普|D-sub连接器基本知识

科普|D-sub连接器基本知识​

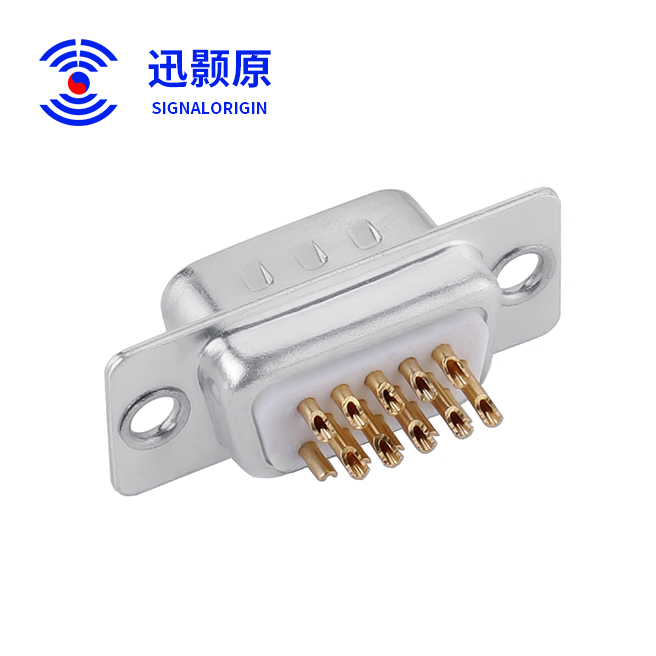

控制模块上的D-sub连接器

(留意固定不动自身具备螺纹,便于能够固定不动连接器相互配合半边以避免出现意外断掉)

D-sub连接器一般 包含2个或大量平行面的连接行。

连接器具备D文件格式塑料外壳。这不但为连接器提供了冲击韧性,并且还提供了一些比较有限的挑选:插头和电源插座的塑料外壳触碰以提供挑选。除此之外,面板安装连接器一般 应用具备额外外螺纹的螺帽固定不动到控制面板,该外螺纹容许相互配合连接器固定不动到其内以避免其松脱.

除此之外,特殊连接器能够提供具备屏蔽掉的手机后盖,而且能够连接到电缆线显示屏,或是如果是塑胶,他们能够提供维护.

D-sub连接器序号

D型或D-sub连接器的初始序号系统软件应用D做为作为前缀(将其名字取名为系列产品),随后依据机壳规格挑选A,B,C,D或E。

下面是一个表明引脚数的数据。

最后一个英文字母是P或S,各自表明连接器是插头或是电源插座。

连接器编号实例:“25pinD型插头”能够表明为“DB-25P”,“9pin电源插座”表明为“DE-9S”

这一初始系列产品的D型连接器的引脚序号各自为9,15,25,37和50个引脚,而且还提供19路引脚。普遍的引脚配备为:A=15引脚,B=25引脚,C=37引脚,D=50引脚,E=9引脚。
