​M12连接器全编码（A/B/C/D/X/S/K/L/T/M/Y/P）详解及工业自动化选型指南

数据来源：IEC 61076-2-101（M12连接器详细规范）、IEC 61076-2-109（X码高速数据）、IEC 61076-2-111（电源类编码）、IEC 61076-2-113（Y码混合连接器）、IEC 61076-2-114（P码）、TE Connectivity M12产品技术手册、HARTING循环编码技术页面。

一、为什么M12连接器需要"编码"？

M12连接器是工业自动化领域使用最广泛的圆形连接器之一。不同应用场景对信号类型、传输速率、电流容量和电压等级的要求差异巨大——传感器信号与万兆以太网信号、低压DC供电与高压AC供电，绝不能混插。

为此，IEC标准体系通过多个子标准定义了不同的编码（Coding），通过插头与插座上的机械定位键槽，物理上防止不同编码的连接器误插。M12连接器主流编码共12种，分属5个IEC子标准：

注意：IEC 61076-2-104是M8连接器标准，非M12。M12的主标准编号为IEC 61076-2-101。

二、信号与现场总线编码

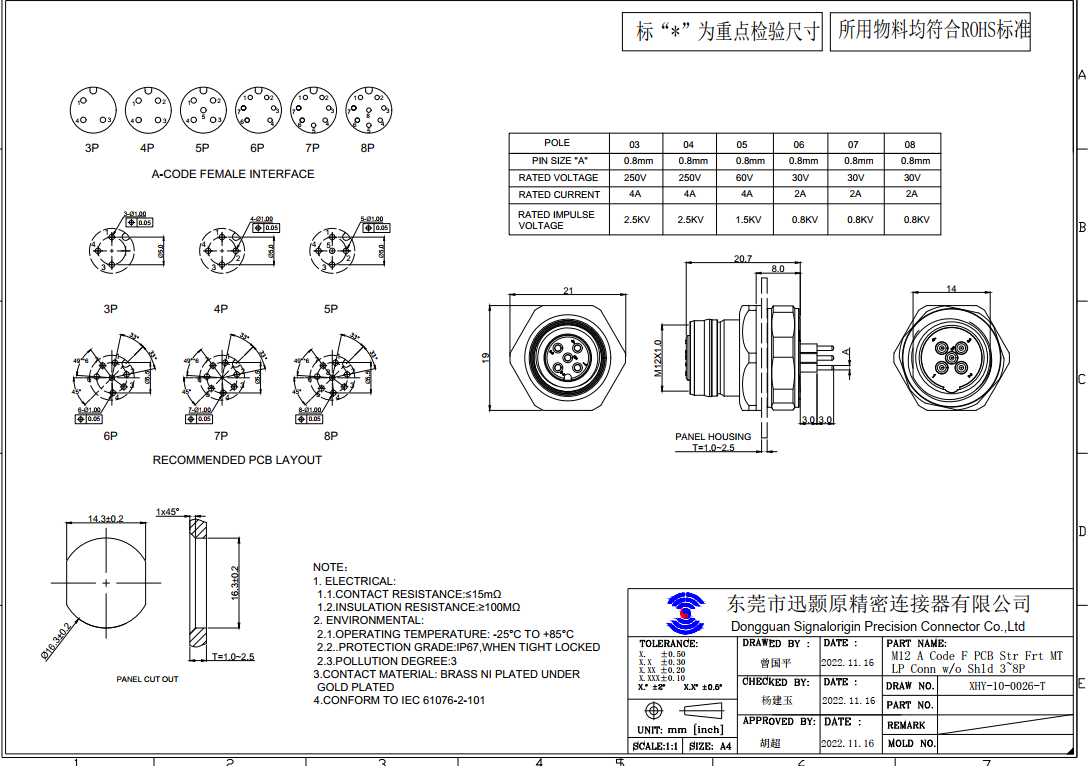

2.1 A码（A-Coded）——传感器与执行器的"万能码"

A码是M12中应用最广泛的编码。3 pin和4 pin几乎成为工业传感器的标配。针脚数越多，间距越小，耐压和载流相应降低——8 pin降至30V/2A，12~17 pin仅1.5A/30V。

   2.2 B码（B-Coded）——PROFIBUS DP专用

B码专用于PROFIBUS DP现场总线，定位键与A码不同，物理上无法互插。随着PROFINET逐步替代PROFIBUS，B码新装用量下降，但存量产线中仍大量使用。

2.3 C码（C-Coded）——AC交流电源（渐被S码取代）

C码主要用于AC交流电源连接。由于载流能力有限（4A），在大功率AC场景中逐渐被S码（12~16A/630V）取代，但在老旧设备和部分AC传感器中仍有使用。

三、工业以太网编码

3.1 D码（D-Coded）——百兆工业以太网

D码4 pin是工业百兆以太网标准接口，支持PoE（IEEE 802.3af）。在中等速率产线中性价比最高。

3.2 X码（X-Coded）——万兆高速以太网

X码是目前M12传输速率最高的编码，8对绞线全屏蔽设计支持10Gbps传输。在机器视觉、半导体设备等高带宽场景中已成为标配。

3.3 P码（P-Coded）——EtherCAT P数据+电力

P码定义于IEC 61076-2-114（同时适用于M8和M12），可在同一连接器中同时传输数据和高达240W的电力，是EtherCAT P协议的配套接口，在紧凑型自动化设备中应用增长迅速。

四、电源类编码

4.1 S码（S-Coded）——AC单相电源

S码专为高压AC供电设计，12~16A/630V的载流能力可直接驱动中小功率设备。

4.2 K码（K-Coded）——AC三相电机电源

K码在S码基础上增加PE触点，适合三相供电+保护接地场景。

4.3 L码（L-Coded）——DC大功率电源

L码专为24V/48V DC大功率供电设计，弥补A码4A载流不足。在数据中心和分布式IO系统中增长迅速。

4.4 T码（T-Coded）——DC电源/驱动器

T码与L码同属IEC 61076-2-111电源类，定位DC电源连接，可作为A码电力部件的替代升级。

4.5 M码（M-Coded）——伺服电机重载电源

M码面向高电压伺服电机供电场景，8A/630V适合中小功率伺服驱动。（注：M码尚未有独立IEC 61076-2-xxx子标准，部分来源归入IEC 61076-2-111）

五、混合编码

5.1 Y码（Y-Coded）——电源+以太网混合

Y码在单一连接器中物理隔离电源与数据两部分触点，减少线缆数量和安装空间，适合空间紧凑的智能设备。

六、M12全编码总览对比表

*M码尚无独立子标准编号，部分来源归入IEC 61076-2-111。

七、SignalOrigin vs TE / HARTING 同规格对比

以下对比基于各厂商公开技术资料，参数均遵循同一IEC标准，差异主要体现在工艺细节与认证覆盖范围。

选型建议：TE和HARTING在极端温度（+105°C以上）和特殊认证（防爆、铁路EN 45545）方面覆盖更全，适合军工、轨交等严苛场景。SignalOrigin在常规工业自动化场景（-40°C~+85°C、IP67/IP68）性能等效，交期优势明显，适合产线快速迭代和成本敏感项目。

八、选型FAQ

Q1：D码和X码都能用以太网，怎么选？

D码支持100Mbps，X码支持10Gbps。若当前只需百兆但未来可能升级，建议直接选X码，避免后续改线成本。

Q2：S码、K码、L码、T码都是电源类，如何区分？

· S码：AC单相（L+N+PE），630V/12-16A

· K码：AC三相（3相+PE），630V/12-16A

· L码：DC大功率，63V/16A，带FE功能接地

· T码：DC电源，63V/12-16A，可替代A码电力部件

Q3：Y码和P码都是"数据+电力"混合，区别在哪？

Y码（IEC 61076-2-113）电源与数据触点物理隔离，电源6A/数据100Mbps；P码（IEC 61076-2-114）基于EtherCAT P协议，通过数据线同时供电（最大240W），无需独立电源触点。

Q4：C码为什么逐渐被淘汰？

C码额定电流仅4A，在大功率AC场景下不足。S码提供12~16A/630V的载流能力，物理防误插设计更优，因此新建项目多选S码替代C码。

九、总结

M12连接器编码体系是IEC标准化的产物，涵盖12种编码、5个子标准。选型核心逻辑：先确定信号类型（数据/电源/混合），再确定速率或功率需求，最后匹配编码与针脚数。

SignalOrigin M12全编码系列覆盖A/B/D/X码，全系列支持IP67/IP68防护，针脚配置与额定参数严格遵循IEC 61076-2-101及相关子标准。更多M12技术可搜索signalorigin官方网站查阅对应FAQ文档。
